一、用途與特點
倉壁振動器用于防止和排除各種料倉由于物料的內磨擦、潮解、帶電、成份偏析等原因引起的“堵塞”、“搭拱”現象。是物料從料倉口順利排出，保證整個生產流程正常進行的良好輔助設備，廣泛應用于礦山、冶金、化工、建材、機械等各行各業中。
CZ型倉壁振動器由于采用了近共振原理，具有體積小、壽命長、耗電量小、結構簡單、安裝方便的特點，它同附加攪拌翼，送入脈動壓縮空氣等解除“堵塞”、“搭拱”方法相比具有設備費用低、維修量小的優越性。
CZ型倉振器對粘性物料的破拱能力將會顯著降低。
二、主要技術參數
型號 | 振動力 kgf | 適用料倉壁厚 mm | 電壓 V | 有功功率w | 表示電流 A | 振動次數 次/分 | 重量 kg | 配套控制箱 型號 |
CZ10 | 10 | 0.6～0.8 | AC220 | 20 | ≤0.3 | 3000 | 2.6 |
XKZ—5G2 |
CZ25 | 25 | 0.8～1.6 | 25 | ≤0.4 | 8 | |||
CZ50 | 50 | 1.2～1.6 | 30 | ≤0.5 | 10 | |||
CZ100 | 100 | 1.5～4.0 | 40 | ≤0.9 | 15 | |||
CZ150 | 150 | 2.0～0.8 | 50 | ≤1.0 | 17 | |||
CZ250 | 250 | 4～8 | 60 | ≤1.2 | 35 | |||
CZ400 | 400 | 6～10 | 120 | ≤2.0 | 62.5 | |||
CZ600 | 600 | 6～12 | 150 | ≤2.3 | 70 | XKZ—10G2 | ||
CZ800 | 800 | 6～14 | 200 | ≤3.8 | 90 | |||
CZ1000 | 1000 | 8～14 | 200 | ≤3.8 | 100 | |||
CZ1500 | 1500 | 10～16 | 300 | ≤7.0 | 120 | XKZ—20G2 |
注：適于安裝料倉壁厚數值僅供參考。
三、主機外型尺寸
外型尺寸如圖：圖〔2〕為CZ250、CZ400、CZ600、CZ800、CZ1000、CZ1500型螺旋彈簧倉壁振動器，圖〔1〕為CZ10、CZ25、CZ50、戲100、CZ150型為環氧旋彈板簧倉壁振動器，圖〔3 〕為CZ250、CZ400、CZ600可制作成封閉型倉壁振動器
單位：mm
型 號 | L1 | L | B1 | B | h | H | D | n-фd | 圖形 |
CZ10 | 146 | 183 | 138 | 6 | 96 | ф120 | 2—ф10 | 圖1 | |
CZ25 | 245 | 240 | 178 | 8 | 120 | ф170 | 2—ф12 | ||
CZ50 | 250 | 270 | 185 | 8 | 128 | ф180 | 2—ф13 | ||
CZ100 | 250 | 280 | 185 | 10 | 165 | ф195 | 2—ф14 | ||
CZ150 | 260 | 285 | 190 | 10 | 170 | ф195 | 2—ф14 | ||
CZ250 | 230 | 400 | 145 | 170 | 15 | 300 | / | 4—ф12 | 圖2 |
CZ400 | 230 | 400 | 210 | 245 | 16 | 360 | / | 4—ф14 | |
CZ600 | 230 | 400 | 210 | 245 | 16 | 360 | / | 4—ф14 | |
CZ800 | 120 | 550 | 230 | 346 | 23 | 400 | / | 4—ф26 | |
CZ1000 | 120 | 550 | 230 | 346 | 23 | 400 | / | 4—ф26 | 圖2 |
CZ1500 | 220 | 560 | 240 | 346 | 23 | 420 | / | 4—ф20 |
工作原理：
如圖（2）所示，倉壁振動器由振動體，共振彈簧，電磁鐵，底座等部件組成。振
動體、鐵芯、線圈等部件組成振動質量m1，與主振彈簧構成單質體近共振系統。電磁
線圈由交流電經半波整流線路供電后產生電磁力，系統在電磁力作用下作受迫振動。振
動質量m1的慣性力通過助陣彈簧傳遞給倉壁，使倉壁產生輕微振動，有效地克服了材
料的內磨擦力和內聚力，使物料從料倉口順利排出。
四、維修與調試
機器正常工作時，應達到以下標準：
1、 電流不超過額定值；
2、 振動體（外殼）振幅達到或大于額定值1.7mm；
3、 振動時無異常噪音，一般小于40-50分貝。
機器出現故障應及時停機維修，以免損壞其它部件。
常見故障及檢修方法
故 障 征 象 | 可 能 原 因 | 排 除 方 法 |
振動器無振動 | 1、 電控箱無電流輸出。 2、 連接線斷路。 3、 線圈損壞。 | 1、 檢查電控箱及電源。 2、 檢查聯接各接點是否斷開。 3、 更換線圈。 |
振動微弱電流偏大 | 1、彈簧剛度偏大或偏小。 2、氣隙偏大或堵塞。 3、輸出電壓低。 | 1、調整彈簧剛度或配重重量。 2、調整氣隙。正常值2.5±0.1mm。 3、檢查電控箱及電源。 |
噪 音 | 1、彈簧壓緊螺栓或配重螺栓松開。 2、彈簧斷裂。 3、倉壁共振。 4、電磁鐵撞擊。 5、振動器底腳松動。 | 1、壓緊螺栓。 2、更換相同尺寸、相同厚度、相同數量的環氧玻璃鋼彈簧。 3、調整倉壁剛度或加入物料。 4、調低電控箱輸出電壓。 5、壓緊振動器固定底腳螺栓。 |
調試方法：
振動器一般在底臨界近共振狀態下工作。彈簧剛度直接影響振動器的工作狀態，剛度加大，振幅減小，電流上升；剛度降低，振幅不穩，電流上升，同時可能引起電磁鐵間的撞擊。具體調試方法：剛度大時，可稍許松開彈簧兩端的壓緊螺栓或增加振動體上的配重重量；剛度小時，可壓緊板簧壓緊螺栓或減少配重重量。

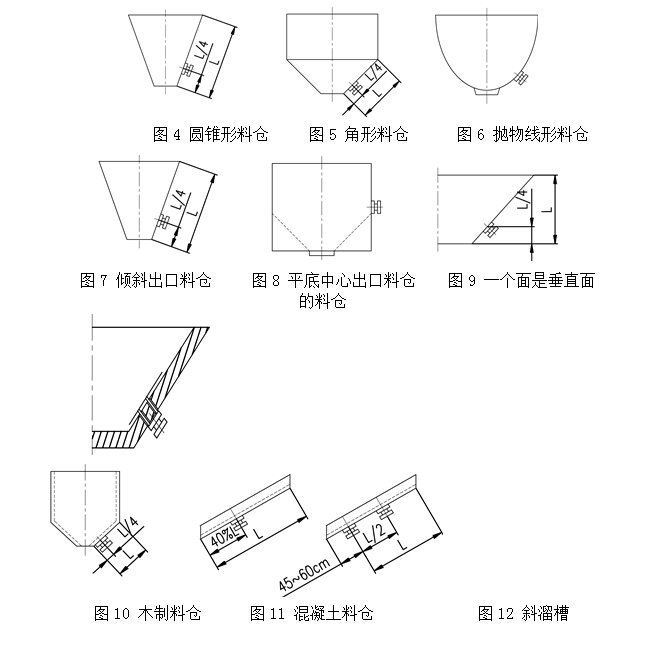

五、使用方法
